造紙行業 | 青島斯普瑞800kW双筒型永磁調速器改造項目，节能率24.4%！
變頻器在工業領域應用普遍，但鑒于變頻器在生产運行中所出現的問題，尤其是變頻设备故障的不确定性，直接影響了生产運行的連續性、穩定性以及可靠性，因此“變頻器改为永磁調速器”，也是工業企業设备升級改造中的常見案例。青島斯普瑞为某造紙廠提供的800kW双筒型永磁調速器的解決方案，原来因變頻器故障頻發改为工頻運行，永磁改造後不僅节能率高达24.4%，更是解決了變頻器带来的諸多問題。
设备參數
改造设备：3#鍋爐一次風機两台
電機參數：額定功率800kW、額定轉速1493r/min
原風機通过變頻器進行調节，出現设备老化的情况，並存在如下問題：
1、變頻器容易損壞，跳機頻繁，影響生产。
2、變頻器維修費用昂貴，且關鍵部件到貨周期較长，嚴重影響生产使用。
改造前，一次風機的運行工况通过調节風門開度實現，存在节流損失，運行效率不高；而針对風機類设备的平方轉矩特性，采用永磁調速器實現轉速調节的方式，对負载的流量或壓力進行控制，可以有效降低電機總的輸出功率，达到节能降耗的目的。

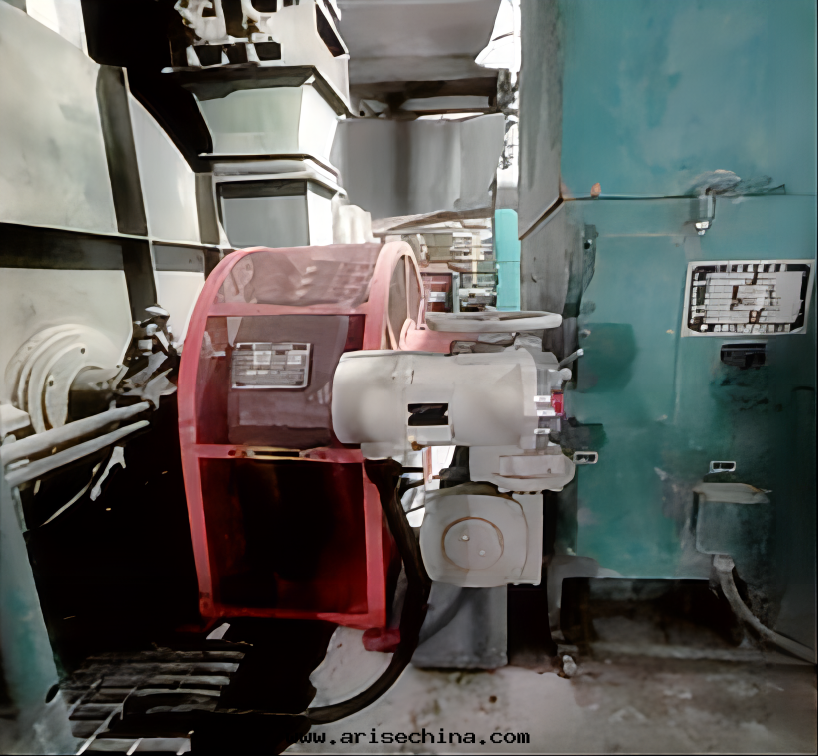

图/改造後現场图
节能效果分析
通过对#3爐一次風機的永磁改造，在滿足设备調节需求，實現較好经濟效益的同时，也保障了系統长期可靠運行，降低设备運行及維護保養成本。
項目改造後，有效节省成本及减少二氧化碳排放量：
使用 斯普瑞双筒型永磁調速器
調节， 若按照年平均運行330天，每kW·h電價按0.6元計算，每年节電量 188.3 万 k W·h ；每年节约電費113 万元； 每年减少二氧化碳排放量达1877.7吨 ，相當于 695輛1.6L小汽車1年的碳排總量 （备注1）。
數據来源 / 國家統計局《各種能源折标準煤的折算系數》
本項目赢得合作機会主要因为斯普瑞獨立研發的 双筒型永磁調速器 ，其純機械的結構具有很高的穩定性和经濟性，相比其他降速节能产品，例如變頻器，擁有很多無法比拟的優點： 變頻器受原材料涨價、上遊芯片供應緊张之苦，供貨周期普遍长达半年以上；此外，變頻器使用的芯片多为進口产品，对電機系統也存在潛在的产業鍊安全隐患。而 斯普瑞双筒型永磁調速器 为純機械結構，使用寿命长，不受芯片影響，有供貨周期優勢、产業鍊安全優勢，为實現碳达峰、碳中和目标增添助力。

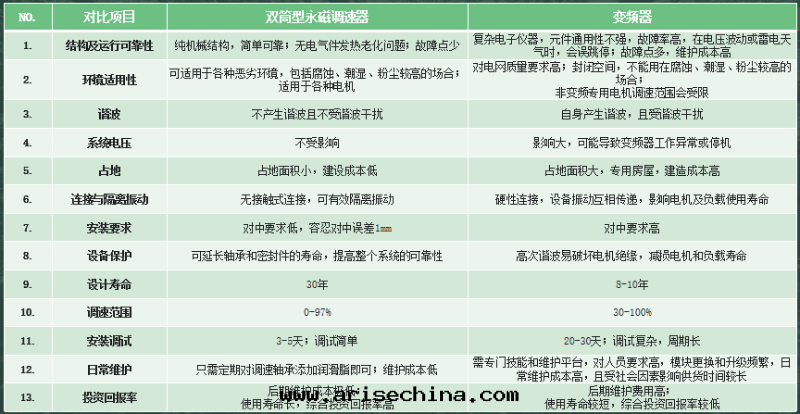

永磁調速器與變頻器具體对比如下：
變頻器工作时，向電网發射諧波電流和射頻噪聲電流，这些会導致電壓發生畸變，对同一个電网上的電子设备形成電磁干擾，对于變頻器導致的電磁干擾問題，往往不能确定導致問題的原因，因此也就不能采取正确的对策措施。
常見的諧波電流導致的故障現象主要包括：
①無功補償電容不能投切或者燒毀；
②電缆、變壓器过热、配電盤跳閘、變壓器噪聲增加；
③同一个電网上的電動機温升增加、噪聲變大。
變頻器不僅对電网側产生不良的影響，对于電機側也会有不良的影響，主要表現在对電機的損傷，變頻器对電機的損傷主要有以下幾个方面：
①電機發热嚴重、噪聲增加，導致電機的寿命縮短；
②電機的定子繞組絕緣損壞，这種現象的發生时間不定，短則數周，长則數月；
③電機的軸承損壞，这種現象的發生时間不定。導致这些故障現象的根本原因是變頻器輸出的PWM脈沖電壓波形，脈沖電壓的上升沿越陡、頻率越高、对電機的損傷越嚴重；現代變頻器追求體積更小、效率更高、达到这个目的的方法就是增加PWM電壓波形的陡度，然而，这導致上述的一些問題也越来越嚴重。
另外，青島斯普瑞獨立研發的双筒型永磁产品质量可靠，设計使用寿命30年，使用时間最长的产品案例已滿近10年。产品通过了青島市产品质量監督檢验研究院以及國家防爆产品质量監督檢验中心的檢測，通过高耗能企業的應用，反饋良好，技術产品綠色环保，無諧波、無電磁波干擾，可在潮湿、粉塵、易燃易爆、諧波嚴重、電网波動大等恶劣环境正常工作，为客戶提供了工業電機負载匹配調速的新模式，是新旧動能轉换的利器。
低碳经濟，電機調速，双筒永磁
