我國有色金屬工業能源消耗主要集中在礦山、冶煉和加工三大領域，整體能耗目前仍處高位，有色金屬行業节能减排領域仍具有廣闊的增长空間。某铜業公司硫酸分廠脫硫增壓風機的1250kW水冷型永磁調速器改造項目，改造後节能率28%，为有類似需求的工業企業提供成功案例參考。

    該铜業公司使用了青島斯普瑞4台永磁調速器 产品——3台空冷型永磁調速器，1台水冷型永磁調速器。其中，使用水冷型永磁調速器 的设备是脫硫分廠的脫硫風機，電機功率1250kW。

    设备參數：

  使用场所：硫酸分廠脫硫增壓風機

  電機參數：額定功率1250kW，額定轉速745r/min

  額定電壓：10kV

  改造需求：

  1、节能降耗。

  2、隔離電機與風機的振動。

  3、增加系統運行穩定性。

  改造效果：

  改造前：風機全速運行，通过調节入口門的形式運行，系統運行平均電流为50A-55A。

  改造後：通过永磁調速器調节風機轉速，運行電流为 35A-40A。相比之前風門控制时的能耗量，平均节能率为28%。

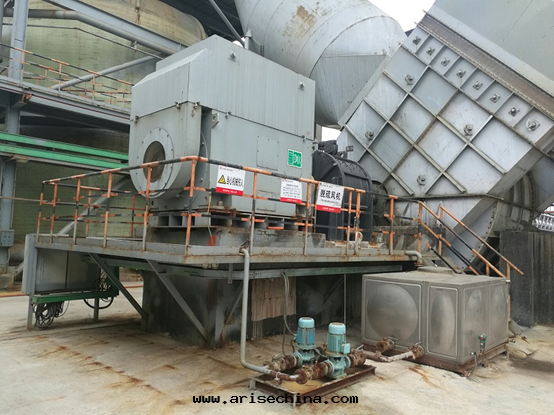

图/改造後現场图

    脫硫增壓風機采用的是水冷型永磁調速器 ，同时配置了冷卻水循环系統和控制櫃，實現 DCS遠程控制，根據系統工况需求實現对風機轉速的調节。水冷型永磁調速系統主要由水冷型永磁調速器本體、冷卻水循环系統、控制信号源、DCS控制中心、電缆等集成。冷卻水取自系統中的循环冷卻水，经永磁设备冷卻後不对原冷卻水质产生任何污染，也不会减少水量，然後通过管道泵輸送到原冷卻系統中经冷卻後繼續循环使用。

     改造後，該項目 每年节省電量174.59万kW·h，折合每年节省成本约105万元 ，每年二氧化碳减碳量达1741吨，相當于644輛1.6L小汽車1年的碳排總數（备注1）。

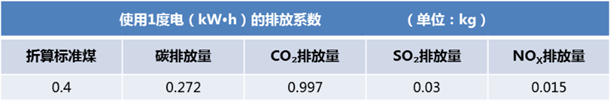

數據来源 / 國家統計局《各種能源折标準煤的折算系數》

备注1 ： 1.6L的轎車，一年行駛里程约为 1  万公里，按  1000 升汽油使用量来計算，一年汽車碳排放量约为 2.7 吨。

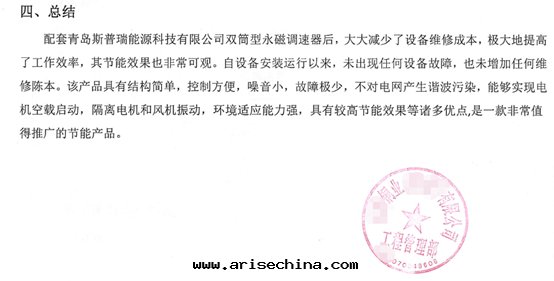

    用戶使用報告：

青島斯普瑞水冷型永磁調速器产品特點

1、 超大功率研發成功: 5000kW 超大功率研發成功，为業內較大。

2、 無环境污染：采用水作为冷卻液，冷卻效果更好；不会造成环境污染，循环系統配置要求低，使用成本低廉。

3、 軸承可靠性高：设备軸向力小，采用深沟球軸承，數量僅为 5 个，采用潤滑脂潤滑，不用设置潤滑系統，穩定可靠。

4、 結構簡單，維修要求低：簡單的結構使得产品轉子重量更輕，对軸承的影響小，維護要求低，同时对維修人員技能水平要求低；無需返廠即可完成檢修工作。

5、 特别調节機構：采用連杆結構實現調节功能，結構簡單，調节原理簡單，故障率低。

6、 故障點少，故障率低：设备主體結構簡單，循环冷卻系統要求低，調节機構簡單，電气檢測點少，故障率低。

7、 使用寿命长：純機械結構，易損件少，设备主體使用寿命能夠达到 30 年。

8、 調速範圍：可實現0~97% 區間調速。

青島斯普瑞深耕行業十餘年，成功落地1000+案例，助力數百家工業企業實現设备的升級改造及新建配套，從而實現经濟效益和环境效益的双赢，为推動工業企業綠色高质量發展積极貢獻力量。
